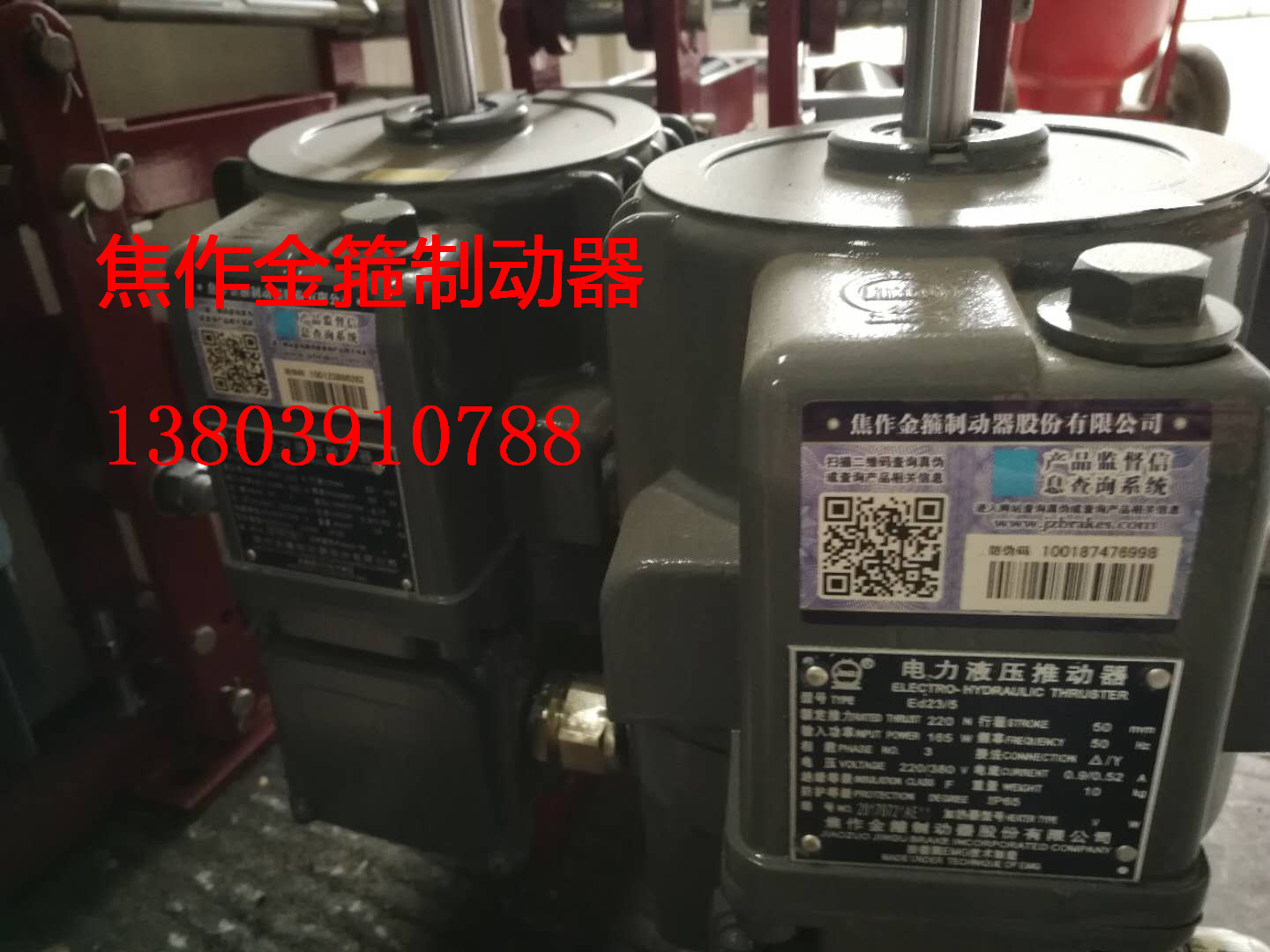

Ed50/6金箍電力液壓推動器

Ed50/6金箍電力液壓推動器

Ed50/6金箍電力液壓推動器

YT1系列電力液壓推動器：

YT1-18ZB/2；YT1-25ZB/4；YT1-45Z/5；YT1-90Z/8；YT1-125Z/10；YT1-180Z/10；YT1-320Z/12；YT1-320Z/20；YT1-25/4；YT1-45/6；YT1-90/8；YT1-180/12；YT1-320Z/12；YT1-350/12；

YT1-350/20；YT1-350/35；YT1-25/4；YT1-45/6；YT1-90/8；YT1-180/12

BYT1系列電力液壓推動器：

BYT1-18ZB/2；BYT1-25ZB/4；BYT1-25ZC/4；BYT1-45Z/4；BYT1-45Z/5；BYT1-45Z/6；BYT1-90Z/6

BYT1-90Z/8；BYT1-125Z/10；BYT1-180Z/8；BYT1-180Z/10；BYT1-180Z/12；BYT1-320Z/12

BYT1-320Z/20；BYT1-25/4；BYT1-45/6；BYT1-90/8；BYT1-180/12

ED系列電力液壓推動器：

ED-23/5；ED-30/5；ED-50/6；ED-80/6；ED-121/6；ED-201/6；ED-301/6；ED-50/12；ED-80/12；ED-121/12；ED-201/12；ED-301/12；ED-630/12

BED ZED系列電力液壓推動器：

BED30/5；BED50/6；BED80/6；BED121/6；BED201/6；BED301/6；BED50/12；BED80/12；BED121/12

BED201/12；BED301/12；BED630/12

電力液壓推動器由兩部分組成，驅動電動機及器身(離心泵)，器身部分由蓋、缸、活塞、葉輪及轉軸組成。

當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下 ，油

由活塞上部吸到活塞下部，迫使活塞和固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)，產生機械運動。

當斷電時 ，葉輪停止旋轉，活塞在負荷彈簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部，這時仍然通過杠桿機構恢復原位。

電力液壓推動器常與制動架配合使用，廣泛用于各類傳動裝置的制動。

公司產品在國內起重運輸、港口機械、冶金機械、鐵路機械、水工機械、礦山機械等行業中被廣泛應用。一、概述

Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（<90°）裝置（機構）及夾緊裝置的驅動控制。

二、設計特點

外殼為鑄造鋁合金、重量輕，外形美觀；

電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長；

電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55;

電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；

油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；

Ed系列全部密封件和軸承采用世界名牌產品，密封可靠，壽命長；

Ed系列緊固件為不銹鋼材質，美觀耐用。

三、安裝方式的選擇

垂直安裝：活塞桿連接塊朝上；

水平安裝和中間任意位置：主參數標牌朝上；

所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；

無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。

四、附加裝置

根據用戶需要可安裝各種附加裝置滿足不同工作需要；

上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的最大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；

制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；

復位彈簧：工作原理同C-彈簧，但復位的彈簧力教??；

緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程。

加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為AC200V、AC110V電壓，訂貨時需注明，溫度的控制調節方法由用戶自己選擇；

行程開關：根據用戶要求，推動器可以裝機械式行程開關。

用途

ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。

YW系列電力液壓塊式制動器:

YW-200/23;YW-200/30;YW-250/23;YW-250/30;YW-250/50;YW-315/30;YW-315/50;YW-315/80;YW-400/50;YW-400/80;YW-400/121;YW-500/80;YW-500/121;YW-500/201;YW-630/121;YW-630/201;YW-630/301;YW-710/201;YW-710/301

YWZ4系列電力液壓塊式制動器：

YWZ4-100/18；YWZ4-150/25；YWZ4-160/25；YWZ4-200/25；YWZ4-200/45；YWZ4-300/25；YWZ4-300/45；YWZ4-300/90；YWZ4-400/45；YWZ4-400/90；YWZ4-400/125；YWZ4-500/90；YWZ4-500/125；YWZ4-500/180；YWZ4-600/180；YWZ4-700/180；YWZ4-800/180；YWZ4-800/320

YWZ3B系列電力液壓塊式制動器：
YW160-E23電力液壓鼓式制動器制動閘瓦
YWZ3B-160/18；YWZ3B-160/25；YWZ3B-200/18；YWZ3B-200/25；YWZ3B-250/25；YWZ3B-250/45；YWZ3B-315/25；YWZ3B-315/45；YWZ3B-315/90；YWZ3B-400/90；YWZ3B-400/125；YWZ3B-500/90；YWZ3B-500/125；YWZ3B-500/180；YWZ3B-630/125；YWZ3B-630/180；YWZ3B-630/320；YWZ3B-710/180；YWZ3B-710/320；YWZ3B-800/320

YWZ4B系列電力液壓塊式制動器：

YWZ4B-100/23；YWZ4B-150/23；YWZ4B-200/23；YWZ4B-200/30；YWZ4B-300/30；YWZ4B-300/50；YWZ4B-300/80；YWZ4B-400/50；YWZ4B-400/80；YWZ4B-400/121；YWZ4B-500/121；YWZ4B-600/121；YWZ4B-600/201；YWZ4B-700/201；YWZ4B-700/301；YWZ4B-800/301

YWZ5系列電力液壓塊式制動器：

YWZ5-160/23；YWZ5-200/23；YWZ5-200/30；YWZ5-250/23；YWZ5-250/30；YWZ5-250/50；YWZ5-315/23；YWZ5-315/30；YWZ5-315/50；YWZ5-315/80；YWZ5-400/50；YWZ5-400/80；YWZ5-400/121；YWZ5-500/80；YWZ5-500/121；YWZ5-500/201；YWZ5-630/121；YWZ5-630/201；YWZ5-630/301；YWZ5-710/201；YWZ5-710/301；YWZ5-800/301/12

YWZ8系列電力液壓塊式制動器：

YWZ8-200/23；YWZ8-200/30；YWZ8-300/30；YWZ8-300/50；YWZ8-300/80；YWZ8-400/50；YWZ8-400/80；YWZ8-400/121；YWZ8-500/121；YWZ8-500/201；YWZ8-600/121；YWZ8-600/201；YWZ8-600/301；YWZ8-700/201；YWZ8-700/301；YWZ8-800/301/12

YWZ9系列電力液壓塊式制動器：
YW160-E23電力液壓鼓式制動器制動閘瓦
YWZ9-200/23；YWZ9-200/30；YWZ9-250/23；YWZ9-250/30；YWZ9-250/50；YWZ9-300/30；YWZ9-300/50；YWZ9-300/80；YWZ9-315/30；YWZ9-315/50；YWZ9-315/80；YWZ9-400/50；YWZ9-400/80；YWZ9-400/121；YWZ9-500/80；YWZ9-500/121；YWZ9-500/201；YWZ9-600/121；YWZ9-600/201；YWZ9-600/301；YWZ9-630/121；YWZ9-630/201；YWZ9-630/301；YWZ9-700/201；YWZ9-700/301；YWZ9-710/201；YWZ9-710/301；YWZ9-800/301/12
